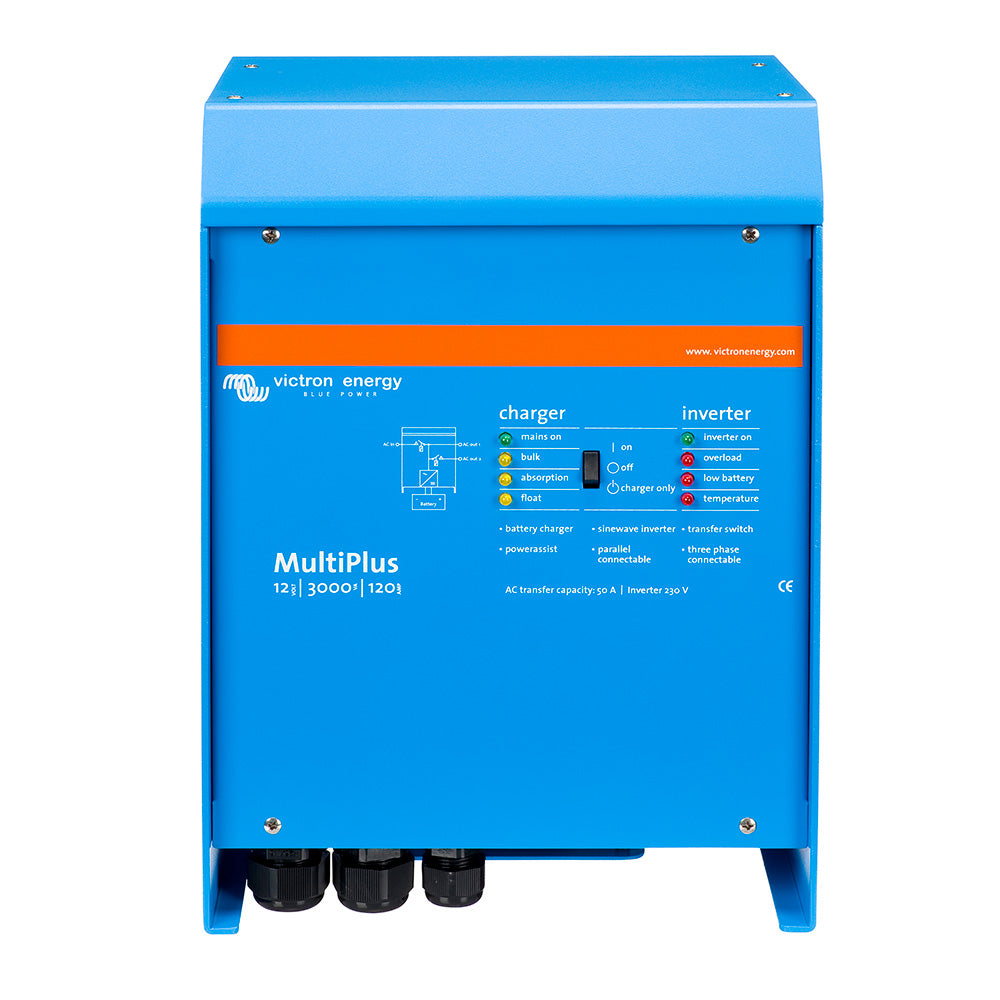

MultiPlus 12/3000 - 120-50 - 230V - VE.Bus

Le MultiPlus, comme son nom l'indique, est un onduleur et un chargeur combinés dans un seul emballage élégant. Ses nombreuses fonctionnalités incluent un véritable onduleur sinusoïdal, une charge adaptative, la technologie hybride PowerAssist et plusieurs fonctionnalités d'intégration de système.

Deux sorties CA

La sortie principale a une fonctionnalité sans interruption. Le MultiPlus prend en charge l'alimentation des charges connectées en cas de panne du réseau ou lorsque l'alimentation de quai/générateur est déconnectée. Cela se produit si rapidement (moins de 20 millisecondes) que les ordinateurs et autres équipements électroniques continueront de fonctionner sans interruption.

La deuxième sortie est active uniquement lorsque le courant alternatif est disponible sur l'entrée du MultiPlus. Des charges qui ne doivent pas décharger la batterie, comme un chauffe-eau par exemple, peuvent être connectées à cette sortie (une deuxième sortie est disponible sur les modèles évalués à 3 kVA et plus).

Puissance pratiquement illimitée grâce au fonctionnement en parallèle

Jusqu'à 6 Multis peuvent fonctionner en parallèle pour obtenir une puissance de sortie plus élevée. Six unités 24/5000/120, par exemple, fourniront une puissance de sortie de 25 kW/30 kVA avec une capacité de charge de 720 AMP.

Capacité triphasée

En plus des connexions parallèles, trois unités du même modèle peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu'à 6 ensembles de trois unités peuvent être connectés en parallèle pour un onduleur de 75 kW/90 kVA et une capacité de charge de plus de 2 000 A.

PowerControl - Gérer une alimentation limitée du générateur, du côté du quai ou du réseau

Le MultiPlus est un chargeur de batterie très puissant. Il consommera donc beaucoup de courant du générateur ou de l'alimentation à quai (près de 10 A par 5 kVA Multi à 230 VAC). Avec le Multi Control Panel, un générateur maximum ou un courant de quai peut être réglé. Le MultiPlus prendra alors en compte les autres charges CA et utilisera tout ce qui est supplémentaire pour le chargement, empêchant ainsi la surcharge du générateur ou de l'alimentation à quai.

PowerAssist - Augmenter la capacité de l'alimentation électrique à quai ou du générateur

Cette fonctionnalité porte le principe de PowerControl à une dimension supplémentaire. Il permet à MultiPlus de compléter la capacité de la source alternative. Là où la puissance de pointe n'est souvent requise que pendant une période limitée, le MultiPlus veillera à ce qu'une puissance de quai ou de générateur insuffisante soit immédiatement compensée par l'alimentation de la batterie. Lorsque la charge diminue, l’énergie disponible est utilisée pour recharger la batterie.

Énergie solaire : le courant alternatif est disponible même en cas de panne de réseau

Le MultiPlus peut être utilisé dans des systèmes photovoltaïques et d'autres systèmes d'énergie alternative hors réseau ainsi que connectés au réseau. Un logiciel de détection de perte de secteur est disponible.

Configuration du système :

• Dans le cas d'une application autonome, si les paramètres doivent être modifiés, cela peut être fait en quelques minutes grâce à une procédure de réglage des commutateurs DIP.
• Les applications parallèles et triphasées peuvent être configurées avec les logiciels VE.Bus Quick Configure et VE.Bus System Configurator
• Les applications hors réseau, interactives avec le réseau et d'autoconsommation, impliquant des onduleurs raccordés au réseau et/ou des chargeurs solaires MPPT, peuvent être configurées avec des assistants (logiciel dédié pour des applications spécifiques)

Surveillance et contrôle sur site

Plusieurs options sont disponibles : moniteur de batterie, panneau de contrôle multiple, contrôle des couleurs pour GX ou autres appareils GX, smartphone, tablette (Bluetooth Smart), ordinateur portable ou ordinateur (USB ou RS232).

Surveillance et contrôle à distance

Color Control GX ou d’autres appareils GX. Les données peuvent être stockées et affichées gratuitement sur notre site Web VRM (Victron Remote Management).

Configuration à distance

Lorsqu'ils sont connectés à Ethernet, les systèmes dotés d'un Color Control GX ou d'un autre appareil GX sont accessibles et les paramètres peuvent être modifiés à distance.

Caractéristiques:

• Contrôle de puissance : Oui
• Assistance électrique : Oui
• Commutateur de transfert (A) : 16 ou 50

Spécifications de l'onduleur :

• Plage de tension d'entrée (V DC) : 9,5 – 17 V 19 – 33 V 38 – 66 V
• Sortie : Tension de sortie : 230 VAC, ± 2% / Fréquence 50 Hz ± 0,1%
• Puissance de sortie continue à 25°C (VA) : 3000
• Puissance de sortie continue à 25°C (W) : 2400
• Puissance de sortie continue à 40°C (W) : 2 200
• Puissance de sortie continue à 65°C (W) : 1 700
• Puissance maximale (W) : 6000
• Efficacité maximale (%) : 93/94/95
• Puissance à charge nulle (W) : 20/20/25
• Puissance à charge nulle en mode AES (W) : 15/15/20
• Puissance à charge nulle en mode recherche (W) : 8/10/12

Spécifications du chargeur :

• Entrée CA : Plage de tension d'entrée : 187-265 VAC / Fréquence d'entrée : 45 – 65 Hz / Facteur de puissance : 1
• Absorption de tension de charge (V DC) : 14,4 / 28,8 / 57,6
• Tension de charge flottante (V DC) : 13,8 / 27,6 / 55,2
• Mode de stockage (V DC) : 13,2 / 26,4 / 52,8
• Courant de charge de la batterie de la maison (A) : 120/70/35
• Courant de charge de la batterie de démarrage (A) : 4 (modèles 12 V et 24 V uniquement)
• Capteur de température de la batterie : Oui

Spécifications générales:

• Sortie auxiliaire : Oui (16A)
• Relais programmable : Oui
• Protection : a - g
• Port de communication VE.Bus : pour un fonctionnement parallèle et triphasé, une surveillance à distance et une intégration système
• Com à usage général. Port : Oui
• Marche/Arrêt à distance : Oui
• Caractéristiques communes : Température de fonctionnement. plage : -40 à +65°C (refroidissement assisté par ventilateur) / Humidité (sans condensation) : max 95%

Spécifications du boîtier :

• Caractéristiques communes : Matière & Couleur : aluminium (bleu RAL 5012) / Catégorie de protection : IP 21
• Connexion de la batterie : quatre boulons M8 (2 connexions plus et 2 connexions moins)
• Connexion 230 V CA : bornes à vis 13 mm ^ 2 (6 AWG) boulons M6
• Poids (kg): 18
• Dimensions (hxlxp en mm) : 362 x 258 x 218

Normes

• Sécurité : EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1
• Émission, immunité : EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6 -3
• Véhicules routiers : modèles 12V et 24V : ECE R10-4
• Anti-îlotage : voir le site Web de Victron
• Peut être ajusté à 60 HZ. Modèles 120 V disponibles sur demande
• Clé de protection : court-circuit de sortie, surcharge, tension de la batterie trop élevée, tension de la batterie trop basse, température trop élevée, 230 VAC sur la sortie de l'onduleur, ondulation de la tension d'entrée trop élevée.
• Charge non linéaire, facteur de crête 3:1
• Jusqu'à 25°C ambiant
• S'éteint lorsqu'aucune source CA externe n'est disponible
• Relais programmable pouvant, entre autres choses, être réglé pour une alarme générale, y compris une fonction de sous-tension CC ou de démarrage/arrêt du groupe électrogène / Courant alternatif : 230 V/4 A / Courant continu : 4 A jusqu'à 35 V CC, 1 A jusqu'à 60 V CC / Ao pour communiquer avec un BMS de batterie lithium-ion
