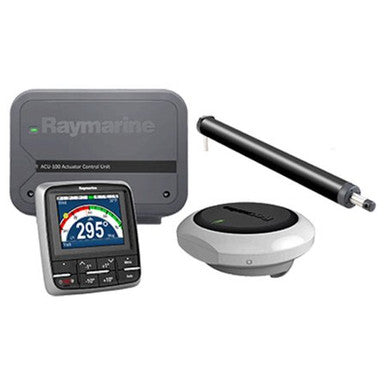

Ce forfait comprend :
- E22166 Commande P70
- Noyau du capteur E70096 EV-1
- E70098 ACU-100
- Q047 Entraînement de barre franche
- R70160 Kit de câblage évolution
Les NOUVELLES têtes de commande de pilote automatique Raymarine p70 et p70R
Les nouveaux pilotes automatiques sont disponibles dans deux styles de contrôle. La tête de commande du pilote automatique Raymarine p70 est un contrôleur de fonctionnement à bouton-poussoir conçu principalement pour les voiliers, tandis que la tête de commande du pilote automatique Raymarine p70R, avec sa combinaison de boutons-poussoirs et de molette de commande rotative, est destinée aux embarcations motorisées.
Principales caractéristiques:
- La nouvelle interface utilisateur de LightHouse est simple et rapide à utiliser.
- 160 angles de vision
- L'assistant de démarrage vous aide à configurer le pilote rapidement et facilement
- Revêtement antireflet pour une meilleure visibilité en plein soleil
- Options de commande à bouton ou rotative pour les applications de voile et de puissance
- Faible consommation - généralement 132 mA/1,6 W - 27 % de moins que le ST70 à une luminosité mesurée x4
- Modes de pilote automatique pris en charge : Auto ; Attendre; Modèle; Piste; Girouette; Direction assistée et direction Jog
- Afficher les informations du pilote dans différents formats
- Système simple et gradation/éclairage groupé
- Prise en charge de plusieurs sources de données
- Connectivité SeaTalk ng / NMEA 2000 et SeaTalk 1 (aucun pont requis)
Visualisation supérieure
Le rétroéclairage LED avancé offre une faible consommation d'énergie et offre des couleurs et un contraste éclatants. De larges angles de vision horizontaux et verticaux garantissent que l'écran peut être vu clairement depuis des positions aiguës.
| Modèle |
Raymarine p70Contrôleur de pilote automatique (bouton) E22166 |
Raymarine p70RContrôleur de pilote automatique (rotatif) E22167 |
|
| ||
| Tension nominale | 12 V CC | |
| Plage de tension | 9 à 16 V CC | |
| Taille de l'écran | Écran LCD TFT 3,5" 320 x 240 pixels | |
| Couleurs |
Couleur 16 bits (64 000 couleurs) |
|
| Luminosité de l'écran LCD |
700cd/ m2 |
|
| Consommation d'énergie |
69 mA sans éclairage ; 134ma 100% éclairage |
|
| Connexions |
SeaTalk ng (x2) (compatible NMEA2000 et SeaTalk) |
|
| Température de fonctionnement |
-025 C à 55 C (-13 F à 131 F) |
|
| Température de stockage |
-030 C à 70 C (-22 F à 158 F) |
|
| Humidité relative |
93 % maximum |
|
| Imperméabilisation |
IPX6 |
|
| Conformité |
Europe 2004/108/CE Australie et Nouvelle-Zélande Conformité C-Tick niveau 2 |
|
| Des modèles |
EV-1 |
| Tension d'alimentation nominale |
12 V (alimenté par le système SeaTalk ng ) |
| Plage de tension de fonctionnement |
10,8 V à 15,6 V CC |
|
Consommation d'énergie (extrait du système SeaTalk ng ) |
30 mA |
|
SeaTalk avec LEN (Numéro d'équivalence de charge) |
1 |
| Capteurs |
Accéléromètre numérique 3 axes Boussole numérique 3 axes Capteur de vitesse angulaire numérique gyroscopique à 3 axes |
| Connexions de données |
SeaTalk ng NMEA 2000 DeviceNet (EV-2 uniquement) |
| Installation environnementale |
Température de fonctionnement : -20°C à +55°C (-4°F à +131°F) Température de stockage : -30°C à +70°C (-22°F à +158°F) Humidité relative : maximum 93 % Indice d'étanchéité : IPX 6 |
| Dimensions |
Diamètre : 140 mm (5,5 po) Profondeur (boîtier de montage compris) : 35 mm (1,4 po) Profondeur (support mural compris) : 95 mm (3,8 po) |
| Poids |
0,29 kg (0,64 livre) |
| Conformité CEM |
Europe : 2004/108/CE Australie et Nouvelle-Zélande |
| Modèle | ACU-100 |
|
| |
| Sortie courant du variateur | Maximum continu 7 A à la tension d'alimentation |
| Sortie d'embrayage d'entraînement | Pas de connexion d'embrayage |
| Connexions |
|
| Tension d'alimentation nominale |
12 V |
| Plage de tension de fonctionnement |
10,8 V à 15,6 V CC |
| Consommation électrique (veille) - alimentation principale |
300 mA (12 V) |
| Consommation électrique (veille) - Alimentation SeaTalk ng |
Pas d'alimentation électrique pour SeaTalk ng |
|
SeaTalk avec LEN (Numéro d'équivalence de charge) |
1 |
| SeaTalk avec mise hors tension |
Pas d'alimentation électrique pour SeaTalk ng |
| Connexions de données |
SeaTalk ng |
| Environnement d'installation |
Température de fonctionnement : -20°C à +55°C (-4°F à +131°F) Température de stockage : -30°C à +70°C (-22°F à +158°F) Humidité relative : maximum 93 % |
| Indice d'étanchéité |
Panneau de connexion : IPX2 Electronique d'entraînement : IPX6 |
|
Dimensions (L x H x P) |
180 mm x 140 mm x 52 millimètres (7,1 po x 5,5 po x 2,0 po) |
| Poids |
0,6 kg (1,32 lb) |
| Conformité |
Europe : 2004/108/CE Australie et Nouvelle-Zélande : C-Tick, niveau de conformité 2 |
