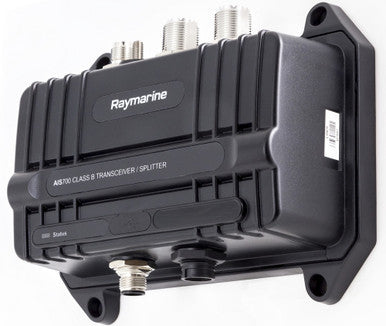

Raymarine AIS700 Classe B AIS avec répartiteur
Modèle : E70476- Transmission et réception complètes AIS pour une connaissance de la situation et une sécurité améliorées
- Dernier réseau SO-TDMA pour une portée plus longue et des performances plus rapides
- Le répartiteur d'antenne intégré simplifie l'installation avec l'antenne radio VHF existante
- Compatible NMEA2000, NMEA0183, PC et SeaTalkng
- Mode silencieux commutable par logiciel ou matériel pour une sécurité renforcée en cas de besoin
L'AIS700 de Raymarine est un émetteur-récepteur de système d'identification automatique (AIS) de classe B conçu pour être utilisé avec les systèmes d'affichage de navigation multifonctions Raymarine. En tant qu'émetteur-récepteur AIS de classe B, l'AIS700 reçoit non seulement les émissions d'autres navires, mais il transmet également les informations de votre propre bateau, vous aidant également à être vu sur les systèmes des autres navires.
Caractéristiques| Environnemental | |
| Température de fonctionnement | -15°C à +55°C |
| Température de stockage | -20°C à +75°C |
| Pénétration d'eau | IPX6 et IPX7 |
| Humidité | Jusqu'à 93 % à 40°C |
| Pouvoir | |
| Source de courant | 12v et 24 nominaux |
| Consommation d'énergie | |
| 3A | |
| Numéro d'équivalence de charge | 1 LEN |
| Spécifications RF | |
| Récepteur ASN | Implémenté en temps partagé avec un récepteur TDMA |
| Récepteur 1 bande | 156,025 MHz à 162,025 MHz (par pas de 25 kHz) |
| Récepteur 2 bandes | 156,025 MHz à 162,025 MHz (par pas de 25 kHz) |
| Bande d'émetteur | 156,025 MHz à 162,025 MHz (par pas de 25 kHz) |
| Spécification de l'émetteur | Pour répondre aux sections pertinentes de la CEI 62287-2 |
| Spécification du récepteur | Pour répondre aux sections pertinentes de la CEI 62287-2 |
| Spécification de l'émetteur-récepteur | Pour répondre aux sections pertinentes de la CEI 62287-2 |
| Récepteur GPS | u-blox MAX-M8W |
| Canaux du récepteur GPS | 72 chaînes |
| Temps d'acquisition GPS démarrage à froid | 26 secondes nominales |
| Source positionnelle | GPS & GLONASS |
| Performances AIS | SOTDMA 5W |
| Connexion externe | |
| Type de connecteur d'antenne VHF | SO-239 coaxial |
| Type de connecteur radio VHF | SO-239 coaxial |
| Connecteur d'antenne GNSS | Coaxial TNC 50 ohms |
| NMEA2000 | DeviceNet mâle |
| USB | Micro-B |
| Isolation de l'interface externe | Interfaces NMEA0183 et NMEA 2000 pour intégrer une isolation galvanique de l'alimentation électrique, comme l'exige la spécification d'interface concernée. |
| Interface NMEA0183 1 (connexion MFD) | Conforme à la norme NMEA 0183 HS (IEC 61162-1), bidirectionnel, niveaux RS422. Interface 4 fils (signalisation différentielle). Débit en bauds configurable. Entrée vers le MFD depuis l'AIS. |
| Interface NMEA0183 2 (connexion de l'instrument NMEA0183) | Conforme à la norme NMEA 0183 (IEC 61162-1), bidirectionnel, niveaux RS422. Interface 4 fils (signalisation différentielle). Interface 4 fils (signalisation différentielle) Débit en bauds configurable |
| Interface USB (connexion PC) | Protocole conforme NMEA 0183 HS (IEC 61162-1), port USB bidirectionnel, 38,4 kBauds |
Qu'y a-t-il dans la boite:
- Émetteur-récepteur AIS AIS700 de classe B avec séparateur d'antenne VHF intégré
- Antenne GNSS (GPS)
- Câble d'alimentation/données 2 m (6,56 pi)
- Câble radio VHF 1 m (3,28 pi)
- Câble adaptateur DeviceNet vers SeaTalkng® 1 m (3,28 pi)
- Joint d'antenne GNSS
- Support de poteau d'antenne GNSS
- Fixations de l'unité (4 x vis autotaraudeuses n°8x19)
- Écrou et rondelle M5 (mise à la terre)
- Kit de documentation
- Fixations d'antenne GNSS (3 goujons M3x40 et écrou à oreilles)
- CD du logiciel
