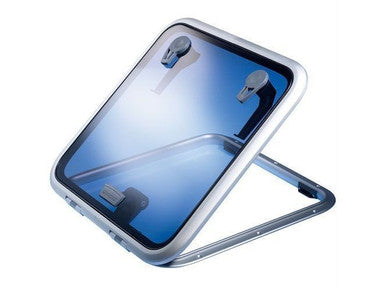

Los hatch de perfil bajo tienen un estilo suave y una apariencia elegante. Son ideales para su uso en embarcaciones a motor. Las escotillas de ventilación más pequeñas son adecuadas para cualquier ubicación en la cubierta de los veleros y las escotillas más grandes pueden incluso usarse como escotillas de proa en yates de tamaño pequeño a mediano.
Todos los tamaños adecuados para CE Área 2 (cubierta, techo de cabina, cabina y espejo de popa).
Instrucciones de montaje
Se ajusta a una superficie plana con una tolerancia máxima de +/- 1 mm. Utilice el tamaño de fijación en la sección de bisagra (M6 / 1/4"). El tamaño de fijación para el marco inferior utilice un tornillo CSK de 5 mm n.º 10 UNC 2 BA. |
|
|
| Sistema de apoyo |
Marco inferior (pulg.) |
Color Acrílico |
Peso de eclosión (libras) |
Grosor de la ventana acrílica (pulg.) |
| Autosuficiente |
9/16 |
Gris humo |
3.5 |
5/16 |
|
|
| Longitud X (pulg.) |
Ancho Y (pulg.) |
Altura Z (pulg.) |
Radios R (pulg.) |
Longitud de corte X1 (pulg.) |
Ancho de corte Y1 (pulg.) |
Radios de corte R1 (pulg.) |
| 11 1/16 |
11 1/16 |
1 |
2 7/8 |
8 5/16 |
8 5/16 |
1 11/16 |
|
