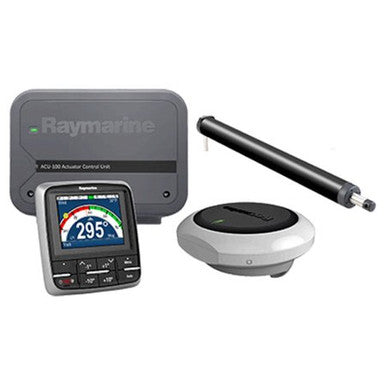

Este paquete consta de:
- E22166 Mando P70
- Núcleo del sensor E70096 EV-1
- E70098 ACU-100
- Q047 Mando del timón
- Kit de cableado Evolución R70160
Los NUEVOS cabezales de control del piloto automático Raymarine p70 y p70R
Los nuevos pilotos automáticos están disponibles en dos estilos de control. El cabezal de control del piloto automático Raymarine p70 es un controlador de operación mediante botón diseñado principalmente para veleros, mientras que el cabezal de control del piloto automático Raymarine p70R, con su combinación de botones y dial de control giratorio, está destinado a embarcaciones a motor.
Características clave:
- La nueva interfaz de usuario de LightHouse es sencilla y rápida de usar.
- 160 ángulos de visión
- El asistente de inicio le ayuda a configurar el piloto de forma rápida y sencilla
- Recubrimiento antirreflectante para mejorar la visibilidad bajo la luz del sol
- Opciones de control giratorio o de botón para aplicaciones de vela y potencia
- Bajo consumo , normalmente 132 mA/1,6 W, 27 % menos que ST70 con brillo medido x4
- Modos de piloto automático admitidos: Auto; Apoyar; Patrón; Pista; Veleta de viento; Dirección asistida y dirección Jog
- Mostrar la información del piloto en diferentes formatos.
- Sistema sencillo y grupo de regulación/iluminación.
- Soporte para múltiples fuentes de datos
- Conectividad SeaTalk ng / NMEA 2000 y SeaTalk 1 (no se requiere puente)
Visualización superior
La retroiluminación LED avanzada ofrece un bajo consumo de energía y ofrece colores y contraste vibrantes. Los amplios ángulos de visión horizontales y verticales garantizan que la pantalla se pueda ver claramente desde posiciones agudas.
| Modelo |
Raymarine p70Controlador de piloto automático (botón) E22166 |
Raymarine p70RControlador de piloto automático (rotativo) E22167 |
|
| ||
| Voltaje nominal | 12v CC | |
| Rango de voltaje | 9 a 16v CC | |
| Tamaño de pantalla | LCD TFT de 3,5" de 320 x 240 píxeles | |
| Colores |
Color de 16 bits (64.000 colores) |
|
| Brillo LCD |
700cd/ m2 |
|
| El consumo de energía |
69 mA sin iluminación; 134ma 100% iluminación |
|
| Conexiones |
SeaTalk ng (x2) (compatible con NMEA2000 y SeaTalk) |
|
| Temperatura de funcionamiento |
-025 °C a 55 °C (-13 °F a 131 °F) |
|
| Temperatura de almacenamiento |
-030 °C a 70 °C (-22 °F a 158 °F) |
|
| Humedad relativa |
93% máximo |
|
| Impermeabilización |
IPX6 |
|
| Conformidad |
Europa 2004/108/CE Nivel de cumplimiento 2 de C-Tick de Australia y Nueva Zelanda |
|
| Modelos |
EV-1 |
| Tensión de alimentación nominal |
12 V (alimentado por el sistema SeaTalk ng ) |
| Rango de voltaje de funcionamiento |
10,8 V a 15,6 V CC |
|
El consumo de energía (tomado del sistema SeaTalk ng ) |
30mA |
|
SeaTalk de LEN (Número de equivalencia de carga) |
1 |
| Sensores |
Acelerómetro digital de 3 ejes Brújula digital de 3 ejes Sensor de velocidad angular digital giroscópico de 3 ejes |
| Conexiones de datos |
SeaTalk NMEA 2000 DeviceNet (solo EV-2) |
| Instalación ambiental |
Temperatura de funcionamiento: -20 °C a +55 °C (-4 °F a +131 °F) Temperatura de almacenamiento: -30°C a +70°C (-22°F a +158°F) Humedad relativa: máx. 93% Clasificación impermeable: IPX 6 |
| Dimensiones |
Diámetro: 140 mm (5,5 pulgadas) Profundidad (incluida la carcasa de montaje): 35 mm (1,4 pulgadas) Profundidad (incluido el soporte de pared): 95 mm (3,8 pulgadas) |
| Peso |
0,29 kg (0,64 libras) |
| Cumplimiento de EMC |
Europa: 2004/108/CE Australia y Nueva Zelanda |
| Modelo | ACU-100 |
|
| |
| Salida de corriente del variador | Máximo continuo 7 A con tensión de alimentación |
| Salida del embrague de transmisión | Sin conexión de embrague |
| Conexiones |
|
| Tensión de alimentación nominal |
12 voltios |
| Rango de voltaje de funcionamiento |
10,8 V a 15,6 V CC |
| Consumo de energía (en espera) - fuente de alimentación principal |
300mA (12V) |
| Consumo de energía (en espera) - Fuente de alimentación SeaTalk ng |
No hay suministro de energía a SeaTalk ng |
|
SeaTalk de LEN (Número de equivalencia de carga) |
1 |
| SeaTalk ng Apagado |
No hay suministro de energía a SeaTalk ng |
| Conexiones de datos |
SeaTalk |
| Entorno de instalación |
Temperatura de funcionamiento: -20 °C a +55 °C (-4 °F a +131 °F) Temperatura de almacenamiento: -30°C a +70°C (-22°F a +158°F) Humedad relativa: máx. 93% |
| Clasificación impermeable |
Panel de conectores: IPX2 Electrónica de accionamiento: IPX6 |
|
Dimensiones (Ancho x Alto x Fondo) |
180 mm x 140 mm x 52mm (7,1 x 5,5 x 2,0 pulgadas) |
| Peso |
0,6 kg (1,32 libras) |
| Conformidad |
Europa: 2004/108/CE Australia y Nueva Zelanda: C-Tick, nivel de cumplimiento 2 |
